如何辨别薄膜电阻与厚膜电阻

来源:深圳市正阳兴电子科技有限公司 2017年04月13日

一、薄膜电阻和厚膜电阻是电阻类使用最多的类型,而他们的区别有什么不一样呢,请看下面正阳兴电子给大家讲解。

薄膜电阻是用真空蒸发、磁控溅射的方法将一定电阻率材料蒸镀于绝缘材料表面制成一种电阻器。是现在主流的贴片精密电阻器。

dc24e4575c6b1_副本

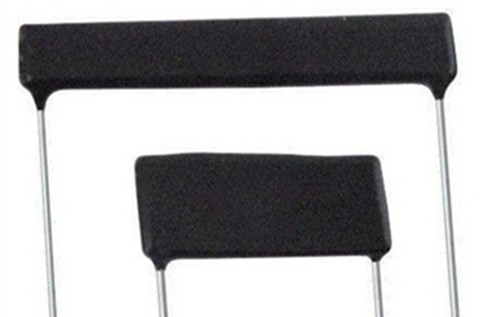

薄膜电阻

薄膜电阻和厚膜电阻的最大区别是一、膜厚的区别,厚膜电路的膜厚一般大于10μm,薄膜的膜厚小于10μm,大多处于小于1μm;

二、制造工艺的区别,厚膜电路一般采用丝网印刷工艺,薄膜电阻采用的是真空蒸发、磁控溅射等工艺方法。厚膜电阻一般精度较差,10%,5%,1%是常见精度,而薄膜电阻则可以做到0.01%万分之一精度,0.1%千分之一精度等。

QQ截图20170413104659_副本

同时厚膜电阻的温度系数上很难控制,一般较大,同样的,薄膜电阻则可以做到非常低的温度系数,如5PPM/℃,10PPM/℃这样电阻阻值随温度变化非常小,阻值稳定可靠。所以薄膜电阻常用于各类仪器仪表,医疗器械,电源,电力设备,电子数码产品等。价格相对厚膜电阻来说会比较贵一些。以上就是厚膜电阻和薄膜电阻,两者通过比较而得出的结论!~总结起来就是,当温度系数和精度要求高时,就使用薄膜工艺的电阻,如果是一般要求就可使用厚膜工艺的。
