正阳兴告诉您水泥电阻器的结构与特点

来源:深圳市正阳兴电子科技有限公司 2017年06月9日

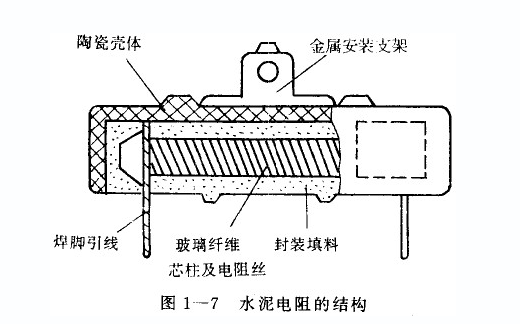

水泥电阻的内部结构如图1 7所示。它的最里层是一根玻璃纤维芯柱,介芯柱上绕有电阻丝。电阻的两根端线与焊脚引线在内部压接在一起。芯柱、电阻丝及引脚均装入白色陶瓷壳体的横槽内,壳体下部有一长方形封装口,用绝缘判装填料将其密封。这种结构就决定了水泥电阻有如下几个突出特点:

QQ截图20170609100529

(1)由于采用工业高频电子陶瓷外壳和矿质材料包封,所以具有优良的绝缘性能,绝缘电阻可达100M 以上,且散热好,功率大。

(2)电阻丝选用康铜、锰钢、镍镑等合金材料制成.所以有很好的稳定性和过负载能力。

(3)电阻丝被严密包封于陶瓷电阻体内部,具有优良的阻燃、防爆特性。

(4)电阻丝同焊脚引线之间采用压接方式,在使用中,若负载出现短路现象.可迅速在压接处熔断,进行电路保护。
