正阳兴为您介绍电阻在电路中的作用

来源:深圳市正阳兴电子科技有限公司 2017年04月20日

2.1基本作用

电子工程师都学习过电阻的基本作用,即在电路中用作分压器、分流器和负载电阻;它与电容器—起可以组成滤波器及延时电路、在电源电路或控制电路中用作取样电阻;在半导体管电路中用作偏置电阻确定工作点等,对于这些作用,电路中应用是非常多的,也是非常重要,就不做过多的描述。下面主要给大家介绍0Ω电阻及特殊电阻在电子电路设计中的作用及使用注意事项。

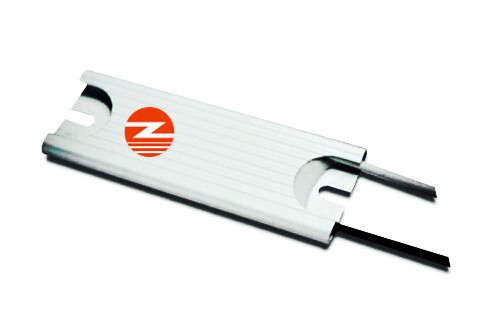

QQ截图20170420081548_副本

2.2 0欧姆电阻在电路上的作用

相信有很多新电工,在看一些前辈设计的电子产品时会经常看到电路上存在0Ω的电阻,为什么要设计这么一个电阻呢,直接画板连一块不就好了,还画蛇添足干嘛?通过对资料搜索和整理,要点如下:

1)模拟地和数字地单点接地

只要是地,最终都要接到一起,然后入大地。如果不接在一起就是“浮地”,存在压差,容易积累电荷,造成静电。地是参考0电位,所有电压都是参考地得出的,地的标准要一致,故各种地应短接在一起。人们认为大地能够吸收所有电荷,始终维持稳定,是最终的地参考点。虽然有些板子没有接大地,但发电厂是接大地的,板子上的电源最终还是会返回发电厂入地。如果把模拟地和数字地大面积直接相连,会导致互相干扰。不短接又不妥,有四种方法解决此问题:1、用磁珠连接;2、用电容连接;3、用电感连接;4、用0欧姆电阻连接。

磁珠的等效电路相当于带阻限波器,只对某个频点的噪声有显著抑制作用,使用时需要预先估计噪点频率,以便选用适当型号。对于频率不确定或无法预知的情况,磁珠不合;电容隔直通交,造成浮地;电感体积大,杂散参数多,不稳定;0欧电阻相当于很窄的电流通路,能够有效地限制环路电流,使噪声得到抑制。电阻在所有频带上都有衰减作用(0欧电阻也有阻抗),这点比磁珠强。

2)跨接时用于电流回路

当分割电地平面后,造成信号最短回流路径断裂,此时,信号回路不得不绕道,形成很大的环路面积,电场和磁场的影响就变强了,容易干扰/被干扰。在分割区上跨接0欧电阻,可以提供较短的回流路径,减小干扰。

3)配置电路

一般,产品上不要出现跳线和拨码开关。有时用户会乱动设置,易引起误会,为了减少维护费用,应用0欧电阻代替跳线等焊在板子上。空置跳线在高频时相当于天线,用贴片电阻效果好。

4)其他用途

布线时跨线调试/测试用:在开始设计时,要串一个电阻用来调试,但是还不能确定具体的值,加了这么一个器件后方便以后电路的调试,如果调试的结果不需要加电阻,就加一个0欧姆的电阻。临时取代其他贴片器件作为温度补偿器件,更多时候是出于EMC对策的需要。另外,0欧姆电阻比过孔的寄生电感小,而且过孔还会影响地平面(因为要挖孔)。
